無圖電路板的維修要點

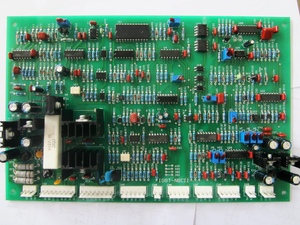

在電焊機維修過程中，多數選修焊機無電路原理圖，所以在維修過程中應注意收集各種焊機接線圖及電路板圖，下面介紹無圖電路板的維修要點。（1）要精通典型電路，舉一反三。要徹底弄懂一些典型電路的原理，再類比、推理、舉一反三。例如電焊機型號繁多，但相同功能焊機電控板原理相似，分析透徹幾種型號的電路，再接觸其他型號的電焊機。
設備內部的控制小功率的開關電源，一般用220V交流電源的都是反激式的，用380V交流電源的是雙管反激式的，功率大些的是半橋式的。反激式的和電視機等家用電器的開關電源相似，雙管反激式的在380V交流電源變頻器中常用。開關電源原理復雜，但無非是由振蕩電路、開關管、開關變壓器、整流二極管及反饋調節電路等組成的，檢查時要檢查電路有沒有起振，電容有沒有損壞，各三極管、二極管有沒有損壞。不管碰到什么開關電源，小功率電源元件不多，用簡單測量和代換法很容易修復。
單片機系統包括晶振、三總線（地址線、數據線及控制線）及輸入輸出接口芯片等
各種運算放大器組成的電路，只要是工作在線性狀態，就可以在“虛短”（同相、反相輸入端的電壓差為0V）和“虛斷”（同相、反相輸入端的電流為0mA）的基礎上推理判斷。懂得了分析和推理的方法及簡單計算，即使是從未見過的設備也能從大體原理上弄明白。
（2）要講究維修先后順序。講究維修步驟，避免亂捅亂拆，維修不成反使故障擴大，步驟如下。
①檢查故障板的外觀，看上面有沒有明顯損壞的痕跡，有沒有元件燒黑、炸裂，電路板有無受腐蝕引起的斷線、漏電，電解電容有沒有漏液，頂部有沒有鼓起，熱縮套管有無嚴重收縮等。
②用鼻子嗅一嗅有沒有東西燒焦的氣味，氣味是從哪里發出的。
③要詳細地詢問當事人設備出故障時的情況，從情況推理可能的故障部位或元件。
④動用一定的檢測儀器和手段，分通電和不通電兩種情況，檢查電路部位或元件的阻值、電壓及波形等，將好壞電路板對比測試，觀察參數的差異等。
（3）要善于總結規律。要善于總結分析每一次元件損壞的原因，是操作不當、欠缺維護、設計不合理、元件質量欠佳還是自然老化。有了這些分析，再碰到同類故障，盡管不是相同的電路板，維修起來也較容易。
電路板的電解電容容易損壞，不加電存放時壽命短，放置幾年的設備加電時經常出現電解電容漏電故障，使用中的設備電解電容的故障率也較高，維修時有時對電解電容全部更換試驗。光電耦合元件（光電耦合器、光隔離放大器等）也是容易損壞的元件。另外，主電路和開關電源等高壓大電流電路的元件、半導體元件都是容易損壞的元件。
（4）要善于尋找資料。設備原理、電路原理及典型故障，設備的用戶手冊、維修手冊、集成電路資料及半導體分立元件資料等都可以從網上找到，至少能找到相近的資料
（5）必要的檢測設備。要配備基本的儀器、儀表、工具及材料等。
