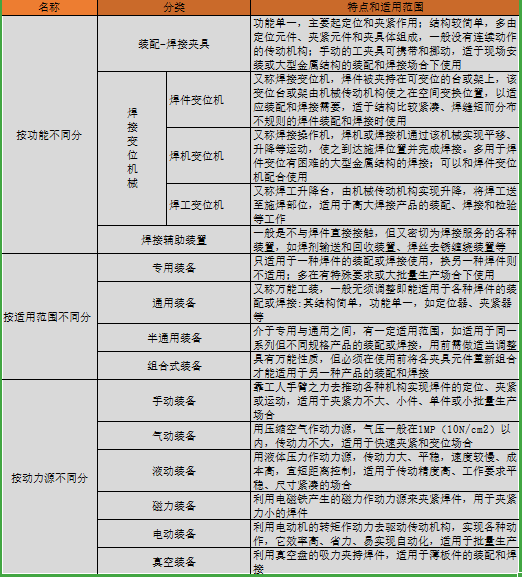

焊接工藝裝備，簡稱焊接工裝，其形式多種多樣，以適應品種繁多、工藝性復雜、形狀尺寸各異的焊接結構生產的需要。焊接工裝可按其功能、適用范圍和動力源等進行分類，見表1-1。

焊接工裝分類

二、焊接工裝的組成
焊接工裝的構造由其用途和所實現的功能而定。
裝配-焊接夾具主要起定位和夾緊工件的作用，一般由定位器件（或裝置）、夾緊器件（或裝置）和夾具體組成。夾具體起連接各定位器件和夾緊器件的作用，有時還起支承焊件的作用。
當裝配-焊接夾具和變位機械組合成一整體時，就構成焊件變位機；焊接機頭和變位機械組合，就構成焊機變位機，即焊接操作機。
焊接變位機械本身就是一臺機器，和普通機器一樣，由原動機、傳動裝置和工作機3個基本職能部分組成，并通過機體把它們連接成整體。由電力拖動的焊接變位機械其原動機為電動機；傳動裝置是傳遞原動機的動力、變換其運動參數以實現工作機要求的傳動機械，它是機器的主要組成部分，它的組成由所選擇的傳動方式?jīng)Q定；工作機是實現裝備功能的執行機構，對于焊件變位機的工作機就是支承與夾持焊件的工作臺或框架等，它帶著焊件翻轉、回轉或傾斜而實現變位。

三、焊接工裝常見故障及排除
焊接工裝常見故障及排除見表1-2。
