點焊機器人雖然有多種結構形式，但大體上都可以分為3大組成部分，即機器人本體、點焊焊接系統及控制系統。目前應用較廣的點焊機器人，其本體形式有落地式的垂直多關節型、懸掛式的垂直多關節型、直角坐標型和定位焊接用機器人。目前主流機型為多用途的大型六軸垂直多關節機器人，這是因為其工作空間安裝面積之比大，持重多數為100kg左右，還可以附加整機移動的自由度。

點焊機器人控制系統由本體控制部分及焊接控制部分組成。本體控制部分主要是實現示教在線、焊點位置及精度控制，控制分段的時間及程序轉換，還通過改變主電路晶閘管的導通角而實現焊接電流控制。

點焊機器人的焊接系統即手臂上所握焊槍包括電極、電纜、氣管、冷卻水管及焊接變壓器，如圖3-7所示。焊槍相對比較重，要求手臂的負重能力較強。目前使用的機器人點焊電源有兩種，即單相工頻交流點焊電源和逆變二次整流式點焊電源。

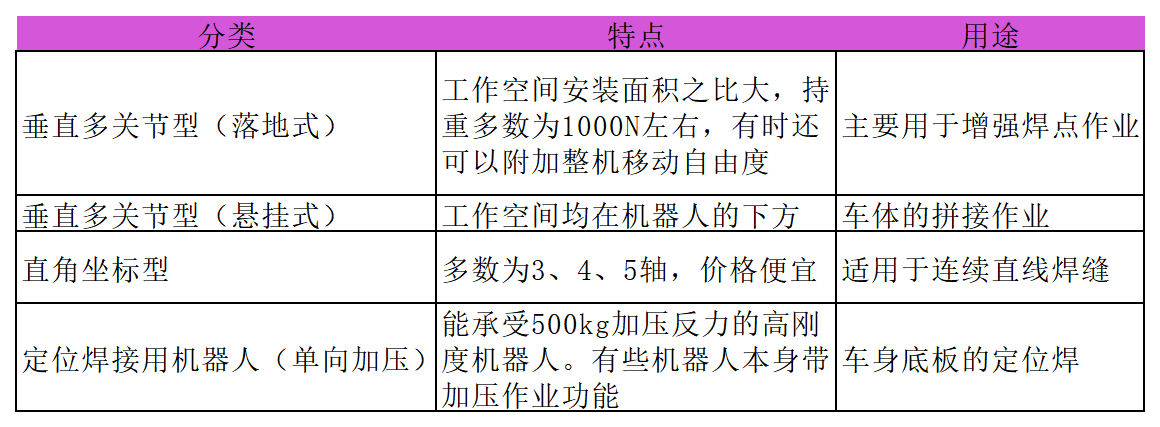

點焊機器人的分類表3-8列舉了生產現場使用的點焊機器人的分類、特點和用途。

在驅動形式方面，由于電伺服技術的迅速發展，液壓伺服在機器人中的應用逐漸減少，甚至大型機器人也在朝電動機驅動方向過渡，隨著微電子技術的發展，機器人技術在性能、小型化、可靠性以及維修等方面日新月異。

在機型方面，盡管主流仍是多用途的大型6軸垂直多關節機器人，但是，出于機器人加工單元的需要，一些汽車制造廠家也進行開發立體配置3~5軸小型專用機器人的嘗試。
