焊接電弧的穩(wěn)定性是指在電弧燃燒過程中，電弧能維持一定的長(zhǎng)度、不偏吹、不搖擺、不熄滅，電弧電壓和電流保持一定。電弧的穩(wěn)定性，對(duì)焊接的質(zhì)量影響很大。不穩(wěn)定的電弧造成焊接質(zhì)量低劣。

影響電弧穩(wěn)定性的因素很多，主要有以下幾個(gè)方面。

1.焊接電源的影響

焊接電流種類和極性都會(huì)影響電弧的穩(wěn)定性。使用直流電要比交流電焊接時(shí)電弧穩(wěn)定對(duì)于堿性低氫型焊條廠反接比正接穩(wěn)定；具有較高空載電壓的焊接電源。電弧燃燒比較穩(wěn)定。不管采用直流還是交流電源，為了電弧能穩(wěn)定燃燒，都要求電焊機(jī)具有良好的工作特性。

2.焊條藥皮的影響

當(dāng)焊條藥皮中含有一定量電離電壓低的元素（如K、Na等）或它們的化合物時(shí)，電弧穩(wěn)定性較好。這類物質(zhì)稱為穩(wěn)弧劑。而藥皮中含有過多的氟化物時(shí)，由于氟在電弧過程中容易捕獲電子而形成負(fù)離子，使電子大量減少，而且它還能與正離子結(jié)合成中性微粒，因此降低電弧的穩(wěn)定性。

厚藥皮的優(yōu)質(zhì)焊條比薄藥皮焊條電弧穩(wěn)定性好。當(dāng)焊條藥皮局部剝落或用潮濕、變質(zhì)的焊條焊接時(shí)，電弧是很難穩(wěn)定燃燒的，并且會(huì)導(dǎo)致嚴(yán)重的焊接缺陷。

3.氣流的影響

在露天、特別是在野外大風(fēng)中進(jìn)行電弧焊時(shí)，由于空氣的流速快，對(duì)電弧穩(wěn)定性的影響是明顯的，會(huì)造成嚴(yán)重的電弧偏吹而無(wú)法進(jìn)行焊接，為此，應(yīng)采取必要的防風(fēng)措施。

4.焊接處清潔程度的影響

焊接處若有鐵銹、水分以及油污等存在時(shí)，由于吸熱進(jìn)行分解，減少了電弧的熱能，便會(huì)嚴(yán)重影響電弧的穩(wěn)定燃燒，并影響焊縫質(zhì)量所以焊前應(yīng)將焊接處清理干凈。

5.焊接電弧磁偏吹的影響及其控制

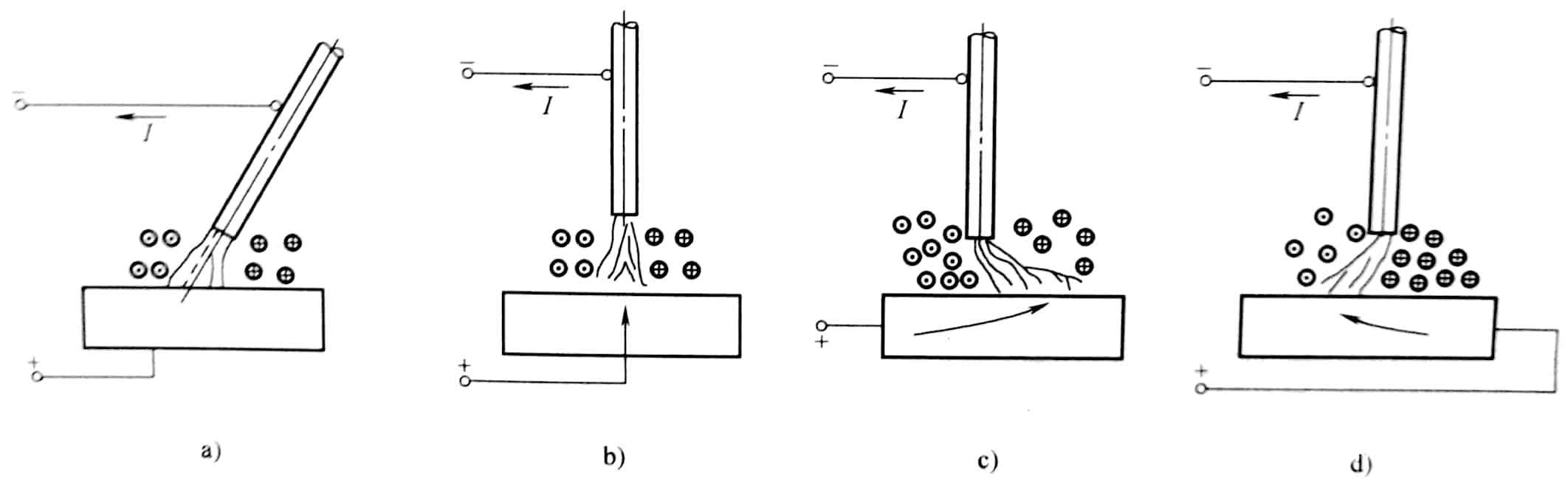

正常焊接時(shí)，焊接電弧的軸線與焊條的軸線基本上在同一條中心線上（見圖a、b）但在焊接過程中，有時(shí)發(fā)現(xiàn)電弧偏離焊條中心線而向某一方向偏吹（見圖c、d）

朝洪機(jī)器人自動(dòng)化有限公司

電磁偏吹會(huì)影響電磁的穩(wěn)定性，焊工難以控制電弧對(duì)熔池的集中加熱，并會(huì)影響電弧對(duì)熔池金屬的保護(hù)作用，侵入有害氣體，結(jié)果使焊縫產(chǎn)生氣孔、未焊透、焊偏和成形不良等缺陷，降低焊接質(zhì)量。嚴(yán)重的電弧偏吹還會(huì)使電弧熄滅，無(wú)法進(jìn)行焊接。因此，在焊接過程中，必須注意防止產(chǎn)生電弧偏吹。
